Паровые ловушки

Что такое конденсатоотводчики и почему они необходимы?

ПарСифоны представляют собой автоматические клапаны, которые выпускают конденсат, воздух и другие неконденсирующиеся газы из паровой системы, предотвращая при этом выход острого пара. Они являются важнейшими компонентами паровых систем, используемых в различных отраслях промышленности, таких как производство электроэнергии, химическая обработка, производство продуктов питания и напитков, а также ОВКВ. Основная цель конденсатоотводчика — максимизировать эффективность теплопередачи за счет присутствия в системе только сухого насыщенного пара. Без правильно функционирующих конденсатоотводчиков могут возникнуть потери энергии, гидравлический удар и повреждение оборудования, что приведет к увеличению эксплуатационных расходов и угроз безопасности.

Существует несколько типов конденсатоотводчиков, каждый из которых предназначен для конкретного применения и принципов работы. К основным категориям относятся механические ловушки (такие как поплавковые и термостатические ловушки и ловушки с перевернутым ковшом), термодинамические ловушки (такие как дисковые ловушки) и термостатические ловушки (включая биметаллические и термостатические ловушки со сбалансированным давлением). Выбор подходящего конденсатоотводчика зависит от таких факторов, как рабочее давление, нагрузка конденсата и конкретные требования применения.

Типы конденсатоотводчиков

• Механические конденсатоотводчики: Эти конденсатоотводчики работают на основе разницы плотностей пара и конденсата. Общие типы включают:
  • Поплавковые и термостатические ловушки (F&T)
  • Ловушки с перевернутым ведром
• Термодинамические конденсатоотводчики: для работы используются динамические свойства пара и конденсата. Популярный пример — дисковая ловушка.
• Термостатические конденсатоотводчики: Эти ловушки реагируют на изменения температуры. Они включают в себя:
  • Биметаллические конденсатоотводчики
  • Термостатические ловушки со сбалансированным давлением

Основные технические параметры и характеристики

Понимание технических параметров конденсатоотводчиков имеет решающее значение для выбора модели, подходящей для вашего применения. Ниже приведены подробные характеристики различных типов конденсатоотводчиков.

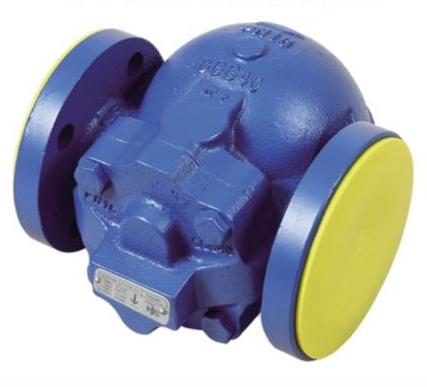

Поплавковые и термостатические (F&T) конденсатоотводчики

Пароотделители с перевернутым ковшом

Термодинамические дисковые конденсатоотводчики

Биметаллические конденсатоотводчики

Часто задаваемые вопросы о паровых конденсатоотводчиках

Какова основная функция конденсатоотводчика?

Основная функция конденсатоотводчика — автоматический слив конденсата, воздуха и других неконденсирующихся газов из паровой системы, предотвращая при этом потерю свежего пара. Это обеспечивает эффективную передачу тепла, защищает оборудование от повреждений, вызванных гидроударом и коррозией, а также снижает энергопотребление.

Как часто следует проверять и обслуживать конденсатоотводчики?

Пароотделители следует проверять регулярно, частота зависит от типа конденсатоотводчика, условий эксплуатации и критичности применения. Как правило, механические ловушки, такие как F&T и ловушки с перевернутым ковшом, следует проверять каждые 3–6 месяцев, тогда как термодинамические и термостатические ловушки могут требовать проверки каждые 6–12 месяцев. Регулярное техническое обслуживание необходимо для предотвращения сбоев, обнаружения утечек и обеспечения оптимальной производительности.

Каковы распространенные виды отказов конденсатоотводчиков?

К распространенным отказам относятся продувка острого пара (что приводит к потере энергии), блокировка или засорение грязью (предотвращение выброса конденсата), а также невозможность открытия или закрытия. Неисправности могут быть вызваны износом, неправильным подбором размеров, попаданием грязи, коррозией или неправильной установкой. Регулярное тестирование и техническое обслуживание помогают оперативно выявлять и устранять эти проблемы.

Как выбрать правильный конденсатоотводчик для моего применения?

Выбор подходящего конденсатоотводчика предполагает рассмотрение нескольких факторов: рабочее давление и температура, нагрузка конденсата, необходимость вентиляции воздуха, устойчивость к замерзанию и гидравлическому удару, а также конкретное применение (например, обогрев, технологическое оборудование или нагрев). Рекомендуется проконсультироваться со спецификациями производителя, отраслевыми стандартами и, возможно, с инженером, чтобы убедиться, что ловушка эффективно соответствует системным требованиям.

В чем разница между механическим конденсатоотводчиком и термодинамическим конденсатоотводчиком?

Механические конденсатоотводчики, такие как поплавковые и с перевернутым ковшом, работают на основе разницы плотностей пара и конденсата. Они, как правило, более эффективны при работе с большими и переменными нагрузками конденсата. Термодинамические конденсатоотводчики, как и дисковые конденсатоотводчики, используют кинетическую энергию и разницу давлений пара и конденсата для открытия и закрытия. Они компактны, надежны и подходят для применений с высоким давлением, но могут быть менее эффективными при низком давлении или при небольших нагрузках.

Может ли конденсатоотводчик справляться как с конденсатом, так и с воздухом?

Да, многие конденсатоотводчики помимо отвода конденсата предназначены для стравливания воздуха и неконденсируемых газов. Например, поплавковые и термостатические (F&T) ловушки имеют термостатическое вентиляционное отверстие, которое открывается при более низких температурах для выпуска воздуха. Ловушки с перевернутым ведерком также могут выпускать воздух, хотя и менее эффективно. Правильное удаление воздуха имеет решающее значение для эффективности системы и предотвращения коррозии.

Какова экономия энергии при правильном обслуживании конденсатоотводчика?

Правильное обслуживание конденсатоотводчиков может привести к значительной экономии энергии. Один вышедший из строя конденсатоотводчик, продувающий острый пар, может привести к ежегодной трате от сотен до тысяч долларов на топливо, в зависимости от размера и давления. Правильно обслуживаемая система конденсатоотводчиков гарантирует удаление только конденсата, сводя к минимуму потери пара, повышая эффективность теплопередачи и снижая общее потребление энергии, что может привести к существенной экономии средств и уменьшению выбросов углекислого газа.

Существуют ли какие-либо отраслевые стандарты для конденсатоотводчиков?

Да, существует несколько отраслевых стандартов, регулирующих проектирование, испытания и работу конденсатоотводчиков. Ключевые стандарты включают код испытаний производительности ASME PTC 39, в котором описываются методы испытаний конденсатоотводчиков, а также стандарты ISO 7841 и ISO 7842 для автоматических конденсатоотводчиков. Эти стандарты помогают обеспечить надежность, безопасность и эффективность для различных приложений и производителей.
